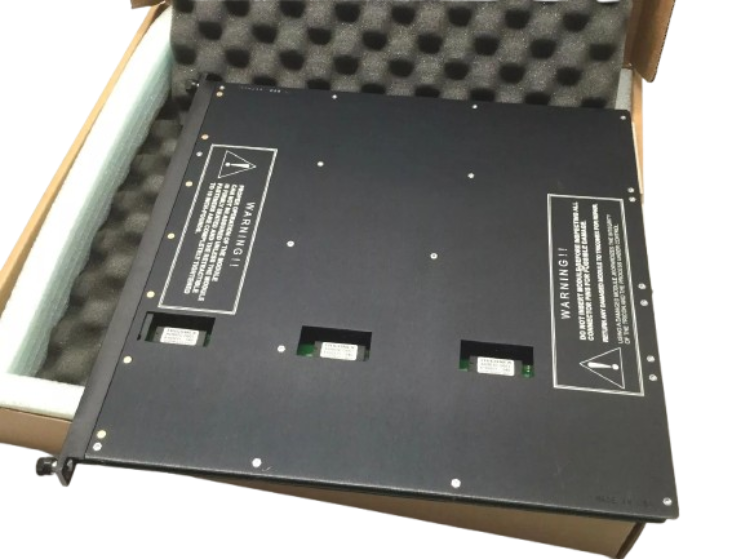

Mòdul d'entrada analògica de Triconex 3700A
Visió de conjunt
Els mòduls d’entrada analògica de Triconex estan dissenyats amb arquitectura de redundància triple modular (TMR) i es desenvolupen específicament per a aplicacions de control crític a les indústries de processos. Tenen tres canals d’entrada independents.
En convertir els senyals de tensió variable a cada punt d’entrada en valors digitals i transmetre’ls als tres mòduls principals del processador segons sigui necessari, el sistema pot mantenir un funcionament normal en cas de fallada d’un sol canal, complint els requisits de nivell de seguretat IEC 61508 SIL 3.
Funció i funcions:
Triconex 3700A
- Arquitectura independent de tres canals: té tres canals d’entrada independents, cadascun dels quals rep senyals de tensió variable a cada punt i els converteix en valors digitals
- Algoritme de selecció mediana: en mode TMR (Triple Mòdul Redundància), s'utilitza un algorisme de selecció mediana per seleccionar un valor de les dades dels tres canals per assegurar -se que cada vegada s'obtenen les dades correctes.
- Interfície del panell de terminal extern: Cal connectar -se al pla posterior de Tricon mitjançant un cable i un panell de terminal extern independent (ETP) per aconseguir aïllament físic i desplegament modular.
Especificacions:
|
Paràmetre |
Valorar |
|
Voltatge |
0 - 5 v, + 6% (només 3700a) |
|
Tipus |
TMR |
|
Nombre de punts d’entrada |
32, dif, acoblat DC |
|
Punts aïllats |
No |
|
Taxa d'actualització d'entrada |
55 ms |
|
Resolució |
12 bits |
|
Precisió |
<.15% of FSR, from 0° to 60°C |
|
Resistència a l’entrada (càrrega) |
30 MΩ (DC), Min. |
|
Resistència a la potència |
30 kΩ (DC), típic |
|
Rebuig del mode comú |
-80 db (dc - 100 hz), típic |
|
Range de mode comú |
-12 v TO +12 v Peak |
|
Aïllament de cames a cames |
200 kω típic |
Tricnoex 3700a- Q&a
Cap
P: Quina és la marca?
R: Triconex
P: Quin és el tipus?
R: Mòdul d’entrada analògica
P: Quina és la garantia?
A: 1 any
P: On és l’amor d’enviament?
R: Xiamen
P: Quin és el mètode de pagament?
A: T/T
P: Per què triar -nos?
R: Som el proveïdor de peces de recanvi d’automatització industrial, vam especificar en els mòduls del sistema PLC i del sistema TSL i les peces de recanvi durant 10 anys, amb la nostra experiència professional i una àmplia experiència, estem ben equipats per satisfer els vostres requisits.
